Библиотека символов

Дистрибутив AggreGate SCADA/HMI включает в себя большую библиотеку символов автоматизации и управления. Символы представлены в хорошо известном формате SVG (Scalable Vector Graphics). Однако все изображения в библиотеке улучшены, чтобы обеспечить легкое управление из HMI:

• Запуск/остановка анимация

• Перемещение/масштабирование/вращение частей изображений (например, контроль уровня воды в резервуаре).

• Показать/скрыть определенные части (например, изменение положения переключателя).

Все усовершенствования сохраняют совместимость с оригинальным форматом SVG.

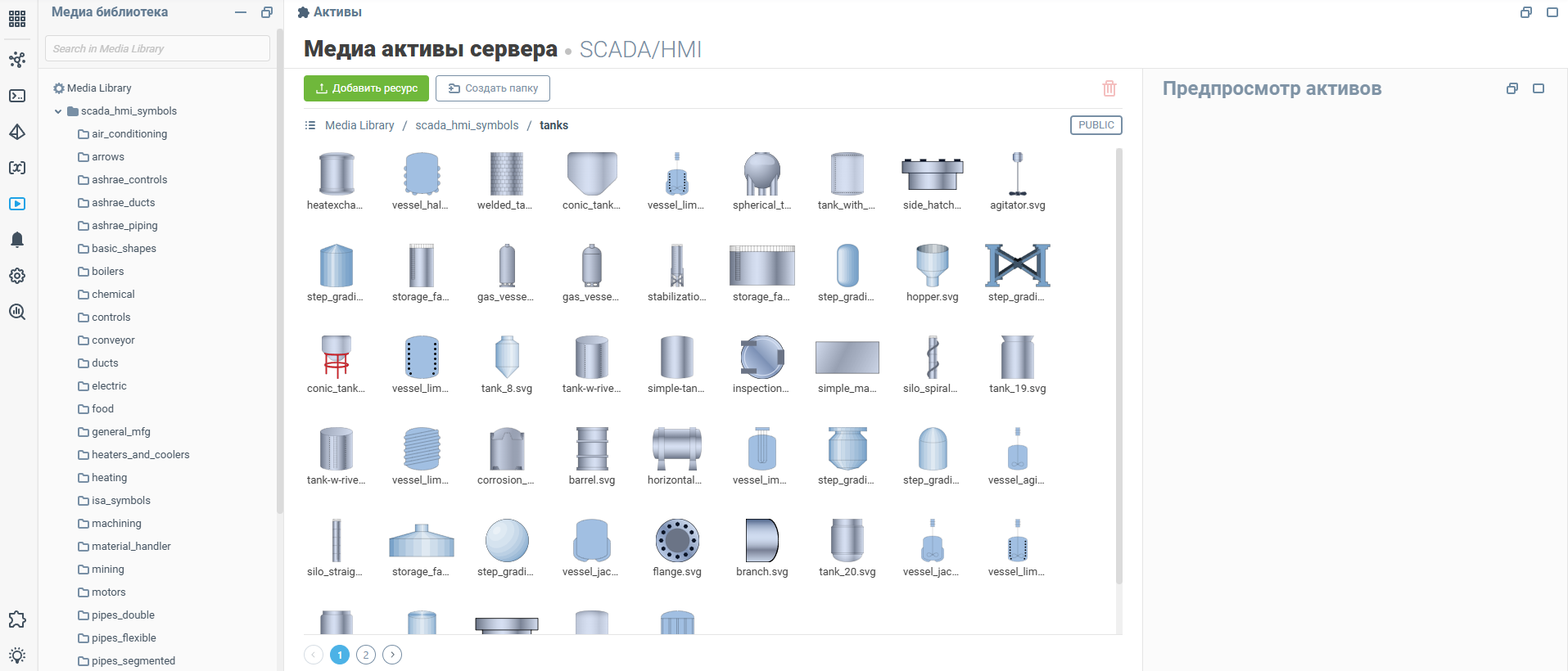

Символы HMI доступны в разделе Медиа библиотека. Откройте экран Библиотека мнемосимволов и выберите папку scada_hmi_symbols папку, чтобы открыть в браузере доступные символы.

Библиотека символов содержит медиаресурсы на основе SVG, которые можно использовать при создании инструментальных панелей HMI. Символы сгруппированы по папкам, и перед использованием их можно предварительно просмотреть.

Чтобы вставить символ в инструментальную панель HMI, используйте компонент панели Векторное изображение. После добавления нового векторного изображения на инструментальную панель отредактируйте его свойство SVG File и загрузите один из символов, расположенных в Медиа библиотеке.

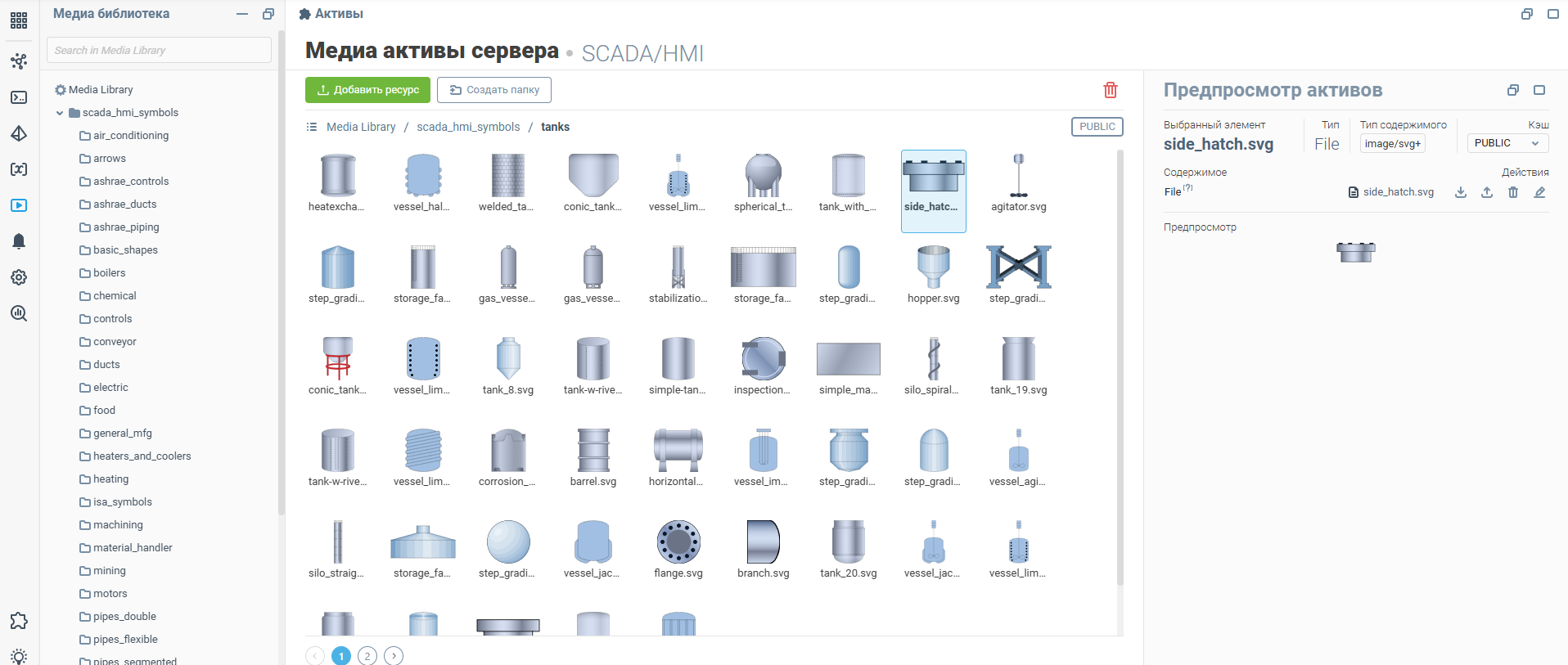

В Медиа библиотеке выберите нужный символ. Когда символ выбран, на панели Предпросмотр активов отображается информация о выбранном ресурсе и доступные действия.

Загрузите выбранный ресурс на свой локальный компьютер.

Откройте целевую инструментальную панель HMI и импортируйте загруженный файл SVG в Векторное изображение.

Здесь приведен список категорий, доступных в библиотеке символов AggreGate SCADA/HMI:
