Полярная диаграмма
Полярная диаграмма отображает элементы данных (X, Y) при помощи полярных координат. |
|
Полярная диаграмма основана на стандартных области построения и отрисовщике. Она наследует все их свойства.

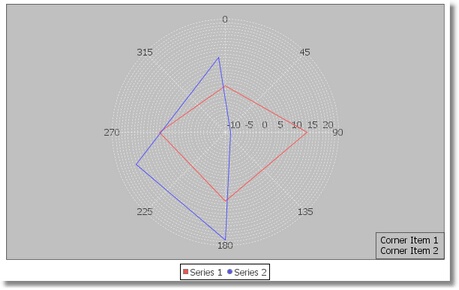

Полярная диаграмма выглядит следующим образом:
Массив данных
Полярная диаграмма поддерживает только модель Пользовательские данные.
Она имеет следующие Привязки исходных данных:
Привязка | Тип ожидаемого значения | Описание |
Серия данных | строка | Текстовое имя серии данных, представленной на графике одноцветной линией. |
Тета | число | Угол элемента данных в градусах. |
Радиус | число | Радиус элемента данных (расстояние от центра области построения) для вышеуказанной серии данных/угла. |
Общие свойства
Ширина, Высота, Привязки, Видимый, Непрозрачный, Фон, Рамка
Свойства Исходные данные и Привязки исходных данных.
Все свойства области построения.
Все свойства отрисовщика.
Пользовательские свойства
Ось
Ось значений, представляющая собой шкалу значений для области построения. Ось берет начало в центре и идет в правую сторону графика.
Имя свойства: axis
Тип свойства: Таблица данных
Общие события
Скрытие, Показ, Перемещение, Изменение размеров, Клик мыши, Нажатие кнопки мыши, Отпускание кнопки мыши, Вход мыши, Выход мыши, Перемещение мыши, Вращение колесика мыши, Печать клавиши, Нажатие клавиши, Отпускание клавиши, Получение фокуса, Потеря фокуса
Все соответствующие события графика.
Угловые линии сетки
"Угловые линии сетки" являются дополнительными лучевыми линиями, исходящими из центра графика.
Видимость угловых линий сетки
Флажок, контролирующий, будут ли отображаться линии сетки углов.
Имя свойства: angleGridlinesVisible
Тип свойства: Логическое
Единица измерения угловых меток
Угол между двумя лучевыми осями в градусах, контролирующий пространство между угловыми линиями сетки.
Имя свойства: angleTickUnit
Тип свойства: Плавающее
Штрих угловых линий сетки
Штрих, используемый для отображения угловых линий сетки.
Имя свойства: angleGridlineStroke
Тип свойства: Таблица данных
Окраска угловых линий сетки
Цвет, используемый для отображения угловых линий сетки.
Имя свойства: angleGridlinePaint
Тип свойства: Таблица данных
Видимость угловых меток
Флажок, контролирующий, будут ли отображаться метки углов.
Имя свойства: angleLabelsVisible
Тип свойства: Логическое
Шрифт угловых меток
Шрифт меток угла.
Имя свойства: angleLabelFont
Тип свойства: Таблица данных
Окраска угловых меток
Цвет меток угла.
Имя свойства: angleLabelPaint
Тип свойства: Таблица данных
Радиальные линии сетки
Радиальные линии отображаются в виде кругов на одинаковом расстоянии в области построения.
Видимость радиальных линий сетки
Флажок, контролирующий, будут ли отображаться радиальные линии.
Имя свойства: radiusGridlinesVisible
Тип свойства: Таблица данных
Штрих радиальных линий сетки
Штрих радиусных линий сетки.
Имя свойства: radiusGridlineStroke
Тип свойства: Таблица данных
Окраска радиальных линий сетки
Цвет радиусных линий сетки.
Имя свойства: radiusGridlinePaint
Тип свойства: Таблица данных
Угловые текстовые элементы
Область построения предоставляет возможность добавить один и более элементов с кратким текстом (так называемые "угловые текстовые элементы") в правый нижний угол области построения.
Угловые текстовые элементы
Список текстовых строк для отображения в нижнем правом углу.
Имя свойства: cornerTextItems
Тип свойства: Таблица данных
Заполнение серии данных
Таблица, определяющая, будет ли отображаться каждая серия данных в виде "заполненного" многоугольника:
Свойство | Имя | Тип | Описание |
Индекс | index | целое | Индекс серии данных. |
Серия данных заполнена | seriesFilled | логическое | Флажок, указывающий, должна ли быть заполнена область "внутри" серии данных. |
Имя свойства: seriesFilled
Тип свойства: Таблица данных
Дополнительные примеры
Полярная диаграмма с двумя сериями данных:
