Пузырьковая диаграмма
Пузырьковая диаграмма представляет собой круги (пузырьки) различного размера (диаметра) в пространстве 2D. |
|
Пузырьковая диаграмма основана на координатной области построения и координатном отрисовщике. Она наследует все их свойства.

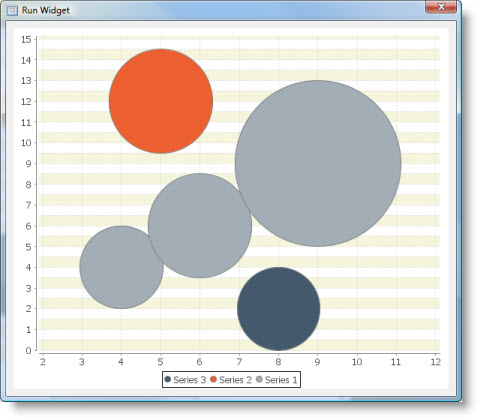

Пузырьковая диаграмма выглядит следующим образом:
Массив данных
Пузырьковая диаграмма поддерживает только пользовательские данные.
Имеет следующие привязки исходных данных:
Привязка | Тип ожидаемого значения | Описание |
Серия данных | строка | Текстовое имя серии данных. |
X | число | Координата X (определений) центра пузырька. |
Y | число | Координата Y (измерений) центра пузырька. |
Z | число | Z-значение, которое может быть диаметром пузырька, его длиной вдоль оси Х или длиной вдоль оси Y. Это зависит от свойства Тип шкалы. |
Общие свойства
Ширина, Высота, Привязки, Видимый, Непрозрачный,Фон, Рамка
Все свойства, относящиеся к данным.
Все свойства координатной области построения.
Все свойства координатного отрисовщика.
Пользовательские свойства
Тип шкалы
Метод для определений размера пузырьков, отображаемых данным отрисовщиком:
- Шкала на обеих осях: пузырьки отображаются в виде эллипсисов, длина и ширина которых определяется z-значением, отмеченным по обеим осям;
- Шкала на оси параметров: пузырьки отображаются в виде кругов, диаметр которых определяется z-значением, отмеченным по оси параметров;
- Шкала на оси значений: пузырьки отображаются в виде кругов, диаметр которых определяется z-значением, отмеченным по оси значений.
Имя свойства: scaleType
Тип свойства: Целое
Общие события
Скрытие, Показ, Перемещение, Изменение размеров, Клик мыши, Нажатие кнопки мыши, Отпускание кнопки мыши, Вход мыши, Выход мыши, Перемещение мыши, Вращение колесика мыши, Печать клавиши, Нажатие клавиши, Отпускание клавиши, Получение фокуса, Потеря фокуса
Все соответствующие события графика.
Дополнительные примеры
Пример пузырькового графика с одной серией данных:

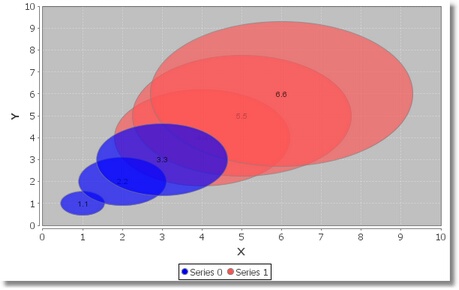

Пузырьковая диаграмма с метками элементов и Типом шкалы, установленным на "Шкала на обеих осях":
