Управление приложениями

Приложения используются для организации, упаковки, развертывания и обслуживания ресурсов системы SCADA/HMI в AggreGate SCADA/HMI.

В данной статье рассматривается жизненный цикл приложения, включая создание, изменение, упаковку, развертывание, обновления и откат с использованием инструментов платформы AggreGate.

Рекомендации по началу создания приложения SCADA/HMI см. в разделе Начало работы.

Действия по управлению приложениями доступны из двух основных точек входа:

• Экран Приложение — специальный экран, ориентированный на выполнение задач, предназначенный для выполнения общих действий с приложениями, добавления ресурсов, упаковки или экспорта данных приложения, отката развёрнутых ресурсов, а также для быстрого доступа к часто используемым инструментам настройки.

• Экран Администрирование — экран администрирования платформы, содержащий дерево системы. Используйте его для доступа к контекстному меню приложения и выполнения действий на уровне платформы, таких как Развернуть, Обновить и других контекстных действий, доступных для выбранного приложения.

Точный набор доступных действий может зависеть от состояния приложения, прав пользователя, установленных модулей и текущей версии AggreGate.

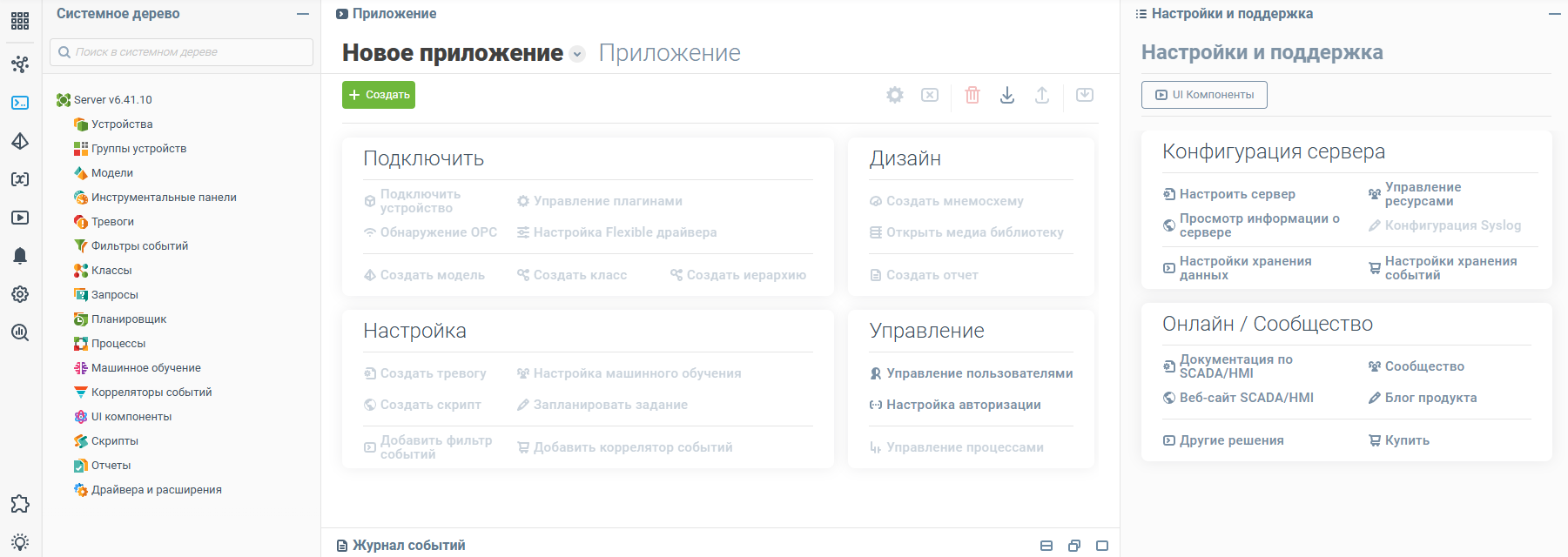

Экран Приложение обеспечивает быстрый доступ к часто используемым действиям приложения и общим задачам настройки.

Панель инструментов содержит общие действия по управлению приложением, доступные на экране Приложение. В зависимости от состояния приложения, прав пользователя и доступных модулей эти действия могут включать настройку приложения, откат развернутых ресурсов, удаление приложения, упаковку приложения с его ресурсами, экспорт/импорт контекста приложения и другие доступные операции.

Основная рабочая область содержит сгруппированные кнопки действий для общих операций платформы, используемых при создании и обслуживании ресурсов приложения. Эти действия сгруппированы по назначению:

• Подключение — подключение устройств, управление плагинами, обнаружение OPC, гибкая настройка драйверов, создание моделей и классов.

• Визуализация — создание инструментальных панелей мониторинга, доступ к медиабиблиотеке и создание отчетов.

• Обслуживание — оповещения, скрипты, запланированные задания, фильтры событий, корреляторы событий и связанные задачи обслуживания.

• Управление — управление пользователями, авторизация и другие действия по управлению.

Эти сгруппированные кнопки являются ярлыками для стандартных инструментов платформы AggreGate. Они не заменяют операции жизненного цикла приложения, описанные в этом разделе, но обеспечивают быстрый доступ к наиболее общим задачам настройки, используемым при создании или обслуживании приложения.

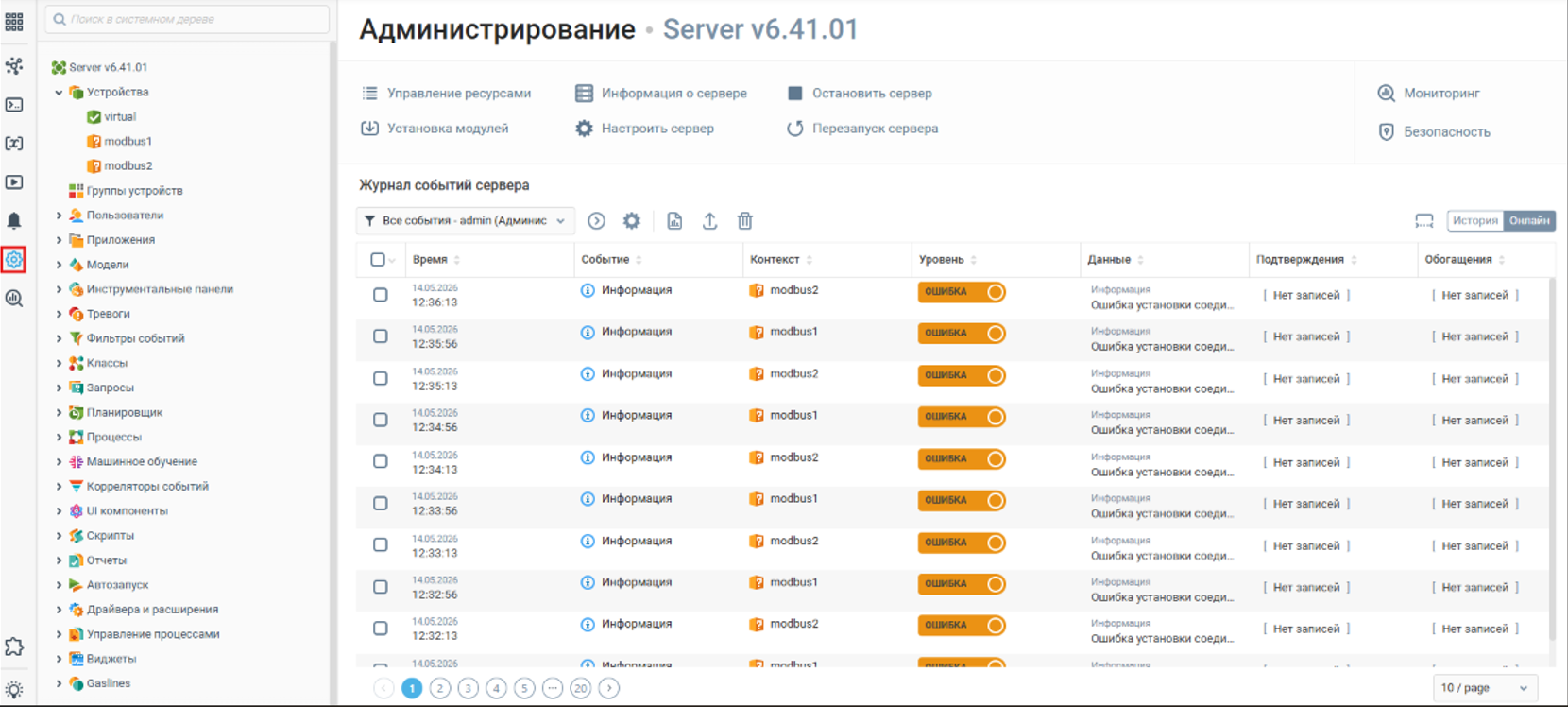

Экран Администрирование содержит дерево системы платформы.

Приложения перечислены в узле Приложения (Applications). Для выполнения действий уровня платформы откройте контекстное меню Приложения (Applications) в дереве системы.

В этой статье объясняется, как модуль Приложения можно использовать для управления ресурсами в качестве «классического» проекта SCADA, а также приводится сравнение с тем, как аналогичные элементы отображаются в классическом проекте SCADA.

Первым шагом при организации нового проекта является создание контекста Приложения.

Приложения можно создавать несколькими способами. Обзор доступных отправных точек см. в разделе Начало работы.

В данном разделе описывается ручное создание пустого контекста Приложение.

Чтобы вручную создать пустое приложение, откройте экран Приложения и нажмите Создать. Введите идентифицирующую информацию приложения, включая его Имя и Описание, следуя контекстным соглашениям об именовании. Путь к папке приложения указывает папку в AggreGate, в которой будут сохраняться ресурсы во время упаковки приложения. Комментарий и Путь к папке приложения — дополнительные поля. Нажмите ОК, чтобы создать новое приложение.

После создания приложения вы можете добавлять в него ресурсы, настраивать его свойства и управлять его жизненным циклом с помощью действий, описанных разделах ниже.

После создания контекста приложения приложения его ресурсы можно определить различными способами:

1. Редактируя свойстве Ресурсы вручную с помощью стандартных инструментов платформы AggreGate, как описано в разделе Конфигурирование приложений.

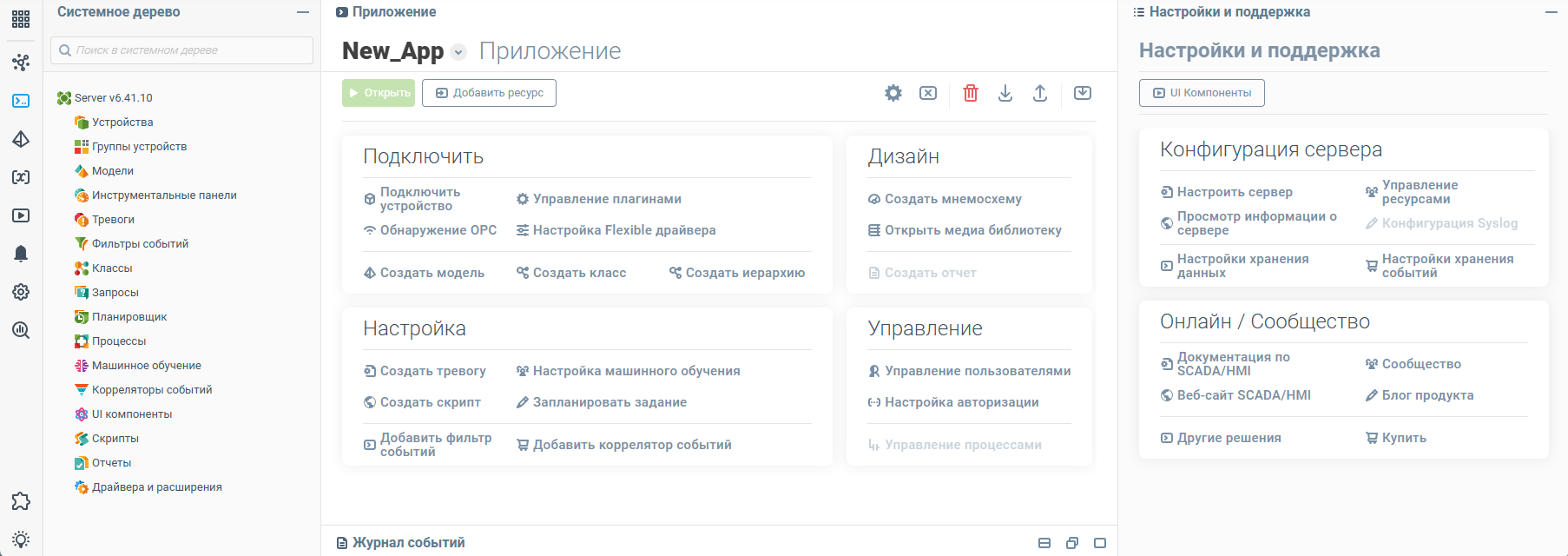

2. Использование кнопки Добавить ресурс, доступной на панели инструментов экрана Приложение.
   Кнопка Добавить ресурс используется для добавления существующих системных ресурсов в приложение. Ресурсы приложения могут включать устройства, модели, инструментальные панели, тревоги, отчеты, скрипты, фильтры событий и другие контексты, которые должны быть включены в пакет приложения и жизненный цикл развертывания.

В таблице Ресурсы перечислены все ресурсы, из которых состоит приложение. Нажмите кнопку Добавить ресурс на Тулбаре экрана Приложение, чтобы связать существующие ресурсы с приложением.

Для каждого связанного ресурса настройте следующие свойства по мере необходимости:

• Ресурс: Контекстный путь к ресурсу, который будет включен в приложение.

• Описание: Текстовое описание ресурса, которое может быть локализовано для нескольких языков.

• Описание контекста: Текстовое описание, применяемое к контексту, созданному во время развертывания приложения.

• Категория: Строковый идентификатор для категоризации ресурса в таблице ресурсов приложения.

• Подкатегория: Дополнительный идентификатор для категоризации ресурсов.

• Имя/описание группы: Определяет группу, в которую будет добавлен ресурс во время развертывания.

• Версия: Целое число, указывающее на версию ресурса.

• Зависимости: Таблица ресурсов, от которых зависит текущий ресурс.

SCADA-система состоит из множества различных ресурсов, работающих вместе. Эти ресурсы могут быть физическими устройствами, такими как датчики, контроллеры и исполнительные механизмы. Они также могут быть логическими сущностями, определенными в программном обеспечении, такими как метки, тренды, сигналы тревоги и HMI. AggreGate предоставляет единую модель для представления и управления этими разрозненными ресурсами, что позволяет реализовать гибкую и масштабируемую SCADA.

В следующей таблице перечислены типичные ресурсы SCADA и их аналоги AggreGate. Обратите внимание, что в некоторых случаях название и общее назначение ресурса совпадают в традиционных системах SCADA и AggreGate. Однако реализация и возможности AggreGate могут предоставлять дополнительные преимущества, такие как улучшенная обработка данных, возможности визуализации и гибкая интеграция с другими компонентами системы.

Используйте Упаковать, если вам нужно упаковать приложение вместе с его ресурсами для восстановления, передачи, установки или развертывания на другом экземпляре AggreGate.

Используйте Экспорт только когда вам нужно экспортировать сам контекст приложения в виде .prs файл. Экспортированный контекст не включает ресурсы, перечисленные в Приложении.

Действие Упаковать упаковывает приложение и его ресурсы. Оно предоставляет несколько типов операций:

• Сохранить в папку сервера — сохраняет упакованное приложение и его ресурсы в папку в файловой системе сервера AggreGate.

  Скачать как ZIP-архив — скачивает упакованное Приложение и его ресурсы в виде .zip архив.

• Загрузить как JAR-архив — загружает упакованное Приложение в виде пакета .jar архив, который можно использовать в качестве пакета расширения %AG%.

Используйте Сохранить в папку сервера, когда пакет должен остаться на сервере, например, для восстановления, процесса разработки или дальнейшей обработки внешними инструментами.

Пакет включает конфигурацию приложения и ресурсы, входящие в состав приложения, такие как устройство, модель, инструментальная панель, тревоги, фильтры событий и другие ресурсы приложения. Каждый включенный ресурс экспортируется в виде отдельного файла ресурса.

Помимо ресурсов, файл application.properties содержит свойства самого приложения.

Полученную папку можно использовать для восстановления, миграции или дальнейшей обработки внешними инструментами. Ее также можно добавить во внешнюю систему контроля версий, такую как Git, Mercurial или SVN, для управления разработкой приложения и развертыванием в нескольких окружениях AggreGate.

Используйте Скачать как ZIP-архив, когда пакет необходимо скачать, перенести, сохранить или импортировать в другое окружение AggreGate.

Используйте Скачать как JAR-архив, когда приложение необходимо распространить или установить в качестве пакета расширений на другом экземпляре AggreGate.

Действие Экспорт доступно на тулбаре экрана приложения. Действие Экспорт экспортирует только сам контекст приложения без ресурсов, включенных в приложение.

Экспортированный контекст можно загрузить в виде .prs Файл и впоследствии импортирован в другое окружение. Поскольку эта операция не включает ресурсы приложения, ее не следует использовать в качестве механизма полной упаковки или развертывания приложения.

Для полной передачи или развертывания приложения используйте вместо этого Упаковать.

После того как приложение упаковано с помощью одного из вышеперечисленных методов, его можно развернуть с помощью действия Развернуть. Действие Развернуть доступно в контекстном меню приложения на экране Администрирование для приложений, установленных в виде пакетов плагинов (таких как приложения, установленные из .jar архива).

Если приложение предоставляется в виде .zip архив или находится в папке сервера, его необходимо импортировать с помощью соответствующего контекстного действия приложения на экране Администрирование, прежде чем его можно будет использовать.

Если приложение предоставляется в виде .jar архив, установите его в качестве плагина на целевом экземпляре AggreGate и, при необходимости, перезапустите сервер. После этого приложение появится в списке приложений и его можно будет развернуть из контекстного меню на экране Администрирование.

Действие Развернуть имеет следующие параметры:

• Режим выбора учетной записи: Определяет пользователя, которому будут принадлежать ресурсы, созданные в результате развертывания приложения. Доступны следующие варианты: Владельца приложения, Текущий пользователь и Выбрать пользователя.

• Учетная запись: Контекст пользователя, который должен владеть ресурсами.

• Удалить отвязанные контексты: Если значение равно true, отвязанные ресурсы (которые не являются частью текущего приложения, но были частью предыдущей версии) будут удалены после развертывания приложения.

При развертывании действие Развернуть создает или обновляет каждый ресурс, определенный в приложении, на основе указанных свойств.

Действие Обновить доступно в контекстном меню приложения на экране Администрирование.

Действие Обновить можно использовать для изменения или обновления ресурсов, связанных с приложением. Несколько параметров позволяют точно определить, как будет происходить обновление:

• Тип операции: Укажите тип источника данных, который будет использоваться для обновления приложения: либо загрузка данных обновления из папки Приложения в файловой системе сервера AggreGate, либо загрузка в виде .zip архив.

• Путь к папке приложения: Путь к папке приложения, используемой в качестве источника обновления.

• Обработка существующих контекстов: Укажите поведение при обновлении уже существующего контекста — пропустить, заменить или обновить существующий контекст.

• Обработка ошибок: Определяет, как обрабатываются ошибки во время обновления: либо игнорировать ошибки и продолжить процесс обновления, либо отменить обновление в случае ошибки.

• Удалить не перечисленные в приложении контексты: удаляет контексты, которые не указаны в обновленном приложении, в зависимости от параметров обновления.

Действие Откат доступно на тулбаре экрана Приложение, когда это применимо.

Используйте действие Откат, если необходимо удалить ресурсы, созданные во время развертывания приложения. Например, если при развертывании приложения была создана модель, выгрузка приложения удаляет эту модель из дерева системы.

Сам контекст приложения не удаляется при откате. Локально измененные ресурсы также могут остаться, в зависимости от того, как они были изменены после развертывания.

Если вам нужно удалить или осуществить коррекцию только выбранных ресурсов, не отменяя все развертывание, отредактируйте ресурсы приложения и удалите соответствующие контексты с помощью стандартных инструментов платформы AggreGate.
