Панель импортов
Панель импортов необходима для добавления в программный компонент других программных компонентов, разработанных на языках Process management. Импортированные программные компоненты могут использоваться пользователем в теле редактируемого программного компонента.

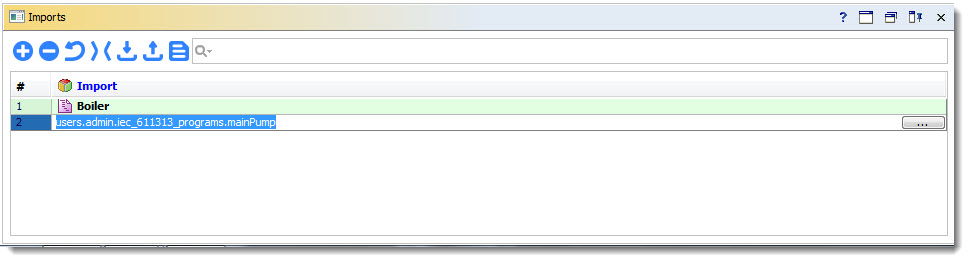

Для импортирования компонента необходимо добавить новую строку в таблицу.
После импорта компонента пользователю доступны переменные импортированного программного компонента или сам компонент в виде функции.
В области переменных может быть создана переменная типа импортированного компонента если это функциональный блок, через точку пользователь получает доступ к переменным блока.
1. Для программ на языке FBD
Импортированный компонент может быть использован:
- в функциональном блоке, для этого ему необходимо задать имя соответствующее имени из импорта.
- в имени входа может быть написано выражение с использованием импортированного компонента.
2. Для программ на языке SFC
Импортированный компонент может быть использован:
- в действии. При написании выражения для использования функций.
- в переходе. Для выражения перехода могут использоваться импортированные булевые функции.
3. Для программ на языке ST
Импортированный компонент может быть использован:
- в тексте программы. Переменные компонентов доступны через ".".
