Демонстрация работы фильтровальной станции

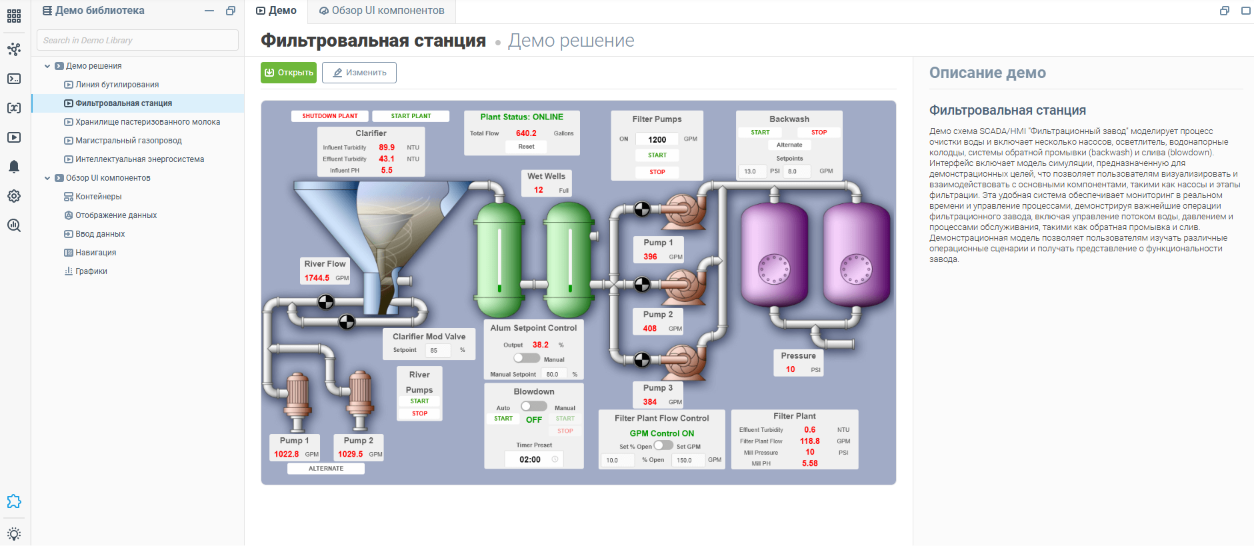

AggreGate SCADA/HMI включает демо-HMI Фильтровальная станция. Это довольно сложный HMI, который можно изучать, изменять, запускать и использовать в учебных целях:

Демонстрационная инструментальная панель Фильтровальная станция имитирует работу простой фильтровальной станции, оснащенной двумя уровнями насосов, колодцами и т. д. Однако эта демонстрация не зависит от каких-либо реальных или даже виртуальных устройств.

Сложная логика работы фильтровальной станции, работа всех ее компонентов эмулируется привязками инструментальной панели для иллюстрации их мощности и гибкости. Демонстрация фильтровальной станции включает более пятидесяти привязок, которые имитируют поток воды, управление насосом, различные измерения и действия управления. Все эти привязки можно легко проанализировать или исправить в Редакторе Web UI.

Демонстрация фильтровальной станции иллюстрирует еще одну важную концепцию панели HMI: использование плавающих панелей с сеткой для создания «форм управления» для различных единиц оборудования. Эти панели можно легко перемещать в главном окне, имеющем абсолютную компоновку. Однако каждая панель имеет сетку, которая гораздо больше подходит для создания форм и интерфейсов ввода данных.

Эти плавающие панели упрощают управление более чем 200 компонентами HMI фильтровальной станции, предоставляя им визуальную и логическую группировку. Компоновку каждой панели можно редактировать отдельно.
