Диаграмма ганта
Диаграмма Ганта используется для отображения простых диаграмм Ганта. |  |
 | Диаграмма Ганта является столбчатым графиком работы. Диаграммы Ганта отображают даты начала и конца отдельных задач проекта. |
Диаграмма Ганта основана на области построения категорий и отрисовщике столбцов категорий. Она наследует все их свойства.
Диаграмма Ганта выглядит следующим образом:
Массив данных
Диаграмма Ганта поддерживает только модель Пользовательские данные.
Она имеет следующие привязки исходных данных:
Привязка | Тип ожидаемого значения | Описание |
Серия | String | Текстовое имя серии данных. Серия обычно используется для указания проектных имен в мультипроектных графиках. |
Описание | String | Описание задачи. Задачи отображаются вдоль оси параметров. Если одна серия содержит несколько задач с одинаковым описанием, они будут отображаться на графике в виде нескольких столбцов (подзадач), соответствующих одной задаче. |
Дата начала | Date или Number | Временная метка начала задачи. Числовые значения конвертируются в даты, они рассматриваются в виде количества миллисекунд, прошедших с 1 января 1970. |
Дата конца | Date или Number | Временная метка окончания задачи. |
Процент выполнения | String | Процент выполнения задачи. |
Общие свойства
Ширина, Высота, Привязки, Видимый, Непрозрачный, Фон, Рамка
Свойства Исходные данные и Привязки исходных данных.
Все свойства области построения категорий.
Все свойства отрисовщика столбцов категорий.
Пользовательские свойства
Окраска завершенной части
Цвет заливки выполненной части задачи.
Имя свойства: completePaint
Тип свойства: Data Table
Окраска незавершенной части
Цвет заливки еще невыполненной части задачи.
Имя свойства: incompletePaint
Тип свойства: Data Table
Процент начала области завершенности
Начальная позиция индикатора "процент выполнения" в виде процентного отношения к ширине столбца задачи (например, 0.30 равно 30 процентам).
Имя свойства: startPercent
Тип свойства: Float
Процент окончания области завершенности
Конечная позиция индикатора "процент выполнения" в виде процентного отношения к ширине столбца задачи (например, 0.30 равно 30 процентам).
Имя свойства: endPercent
Тип свойства: Float
Общие события
Скрытие, Показ, Перемещение, Изменение размеров, Клик мыши, Нажатие кнопки мыши, Отпускание кнопки мыши, Вход мыши, Выход мыши, Перемещение мыши, Вращение колесика мыши, Печать клавиши, Нажатие клавиши, Отпускание клавиши, Получение фокуса, Потеря фокуса
Все соответствующие события графика.
Дополнительные примеры

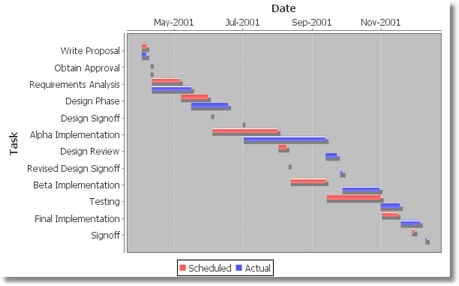

Простая Диаграмма Ганта, отображающая процент текущего выполнения в отношении запланированного:

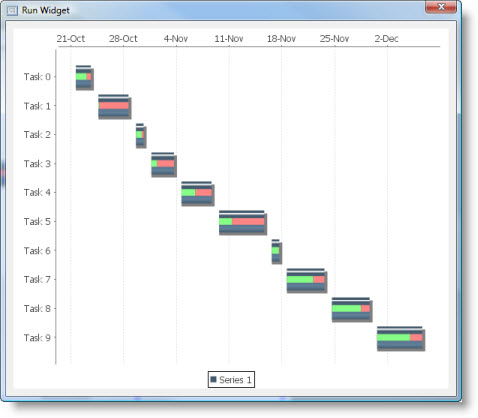

Простая Диаграмма Ганта, отображающая завершенность процесса определенных задач на данное число:
