Векторное изображение
Данный компонент отображает рисунок в масштабируемой векторной графике (SVG). |
|

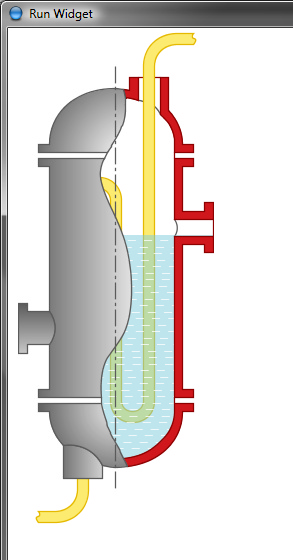

Компонент "Векторное изображение" выглядит следующим образом:
Общие свойства
Ширина, Высота, Привязки, Видимый, Рамка, Курсор, Всплывающее меню
Пользовательские свойства
Файл SVG
Отображаемый файл SVG.
Имя свойства: drawing
Тип свойства: Data Block
Включить взаимодействия
Когда включены взаимодействия, то векторным рисунком в окне виджета можно управлять при помощи следующих сочетаний клавиш и мыши:
Сочетание | Значение |
клавиша | Увеличить (приблизить область) |
клавиша | Масштабировать |
клавиша | Панорамирование |
клавиша | Повернуть |
клавиша | Сброс изменений |
Свойство должно быть активировано для изображений, содержащих SVG анимацию.
Имя свойства: animated
Тип свойства: Boolean
Квадратное вращение
Вращает изображение на определенные углы: 0°, 90°, 180°, 270°. Значением является количество дуг в 90°, по которым происходит вращение. Если включено сохранить форматное соотношение и изображение находится в компоновке Абсолютное позиционирование, вращение происходит на 90° или 270° от ширины/высоты рамки компонента.
Имя свойства: quadrantRotation
Тип свойства: Integer
 | Когда квадратное вращение отличается от 0°, отключается и игнорируется свойство Вращение. |
Перевернуть по горизонтали
Переворачивает рисунок по горизонтальной оси.
Имя свойства: flipHorizontal
Тип свойства: Boolean
Перевернуть по вертикали
Переворачивает рисунок по вертикальной оси.
Имя свойства: flipVertical
Тип свойства: Boolean
Масштаб
Коэффициент масштабирования. Значение 1.0 используется для отключения масштабирования.
| Если масштабированный и повернутый рисунок не входит по размеру в компонент, он будет обрезан. |
Имя свойства: scale
Тип свойства: Float
Вращение
Угол масштабирования, в градусах.
| Если масштабированный и повернутый рисунок не подходит по размеру компоненту, он будет обрезан. |
Имя свойства: rotation
Тип свойства: Float
Сохранить форматное соотношение
Включает/выключает сохранение форматного соотношения изображения. Если сохранение выключено, изображение растягивается, занимая все пространство компонента. Когда сохранение включено и изображение находится в компоновке Абсолютное позиционирование, границы компонента пропорционально меняют свой размер.
Имя свойства: preserveAspectRatio
Тип свойства: Boolean
| Когда сохранение форматного соотношения выключено, также выключаются свойства Горизонтальное/Вертикальное выравнивание. |
 | Игнорирование форматного соотношения полезно, когда вам нужно непропорциональное масштабирование, например, при выстраивании трубопровода, состоящего из различных отрезков трубы. |
Выравнивание по горизонтали
Определяет выравнивание рисунка по горизонтали, когда область компонента шире рисунка:
Слева, По центру, Справа.
Имя свойства: horizontalAlignment
Тип свойства: String
Выравнивание по вертикали
Определяет выравнивание рисунка по вертикали, когда область компонента больше рисунка по высоте: Сверху, По центру, Снизу.
Имя свойства: verticalAlignment
Тип свойства: String
Максимизировать
Включает автоматическое увеличение изображения, чтобы отбросить его поля (пустое пространство вокруг изображения).
| Когда Максимизировать проверено, включаются свойства Процент отступа X/Y. Настройка маленьких полей X/Y может использоваться для предотвращения обрезания краев, когда автоматически определяется размер изображения. |
Имя свойства: maximize
Тип свойства: Boolean
Процент отступа по X
Отступ от границы X в виде процентного отношения к ширине рисунка. Включено при выборе свойства Растянуть.
Имя свойства: xMarginPercent
Тип свойства: Float
Процент отступа по Y
Отступ от границы Y в виде процентного отношения к высоте рисунка. Включено при выборе свойства Растянуть.
Имя свойства: yMarginPercent
Тип свойства: Float
Пользовательские свойства SVG
SVG рисунки, входящие в состав некоторых пакетов дистрибутива AggreGate, усовершенствованы для поддержки дополнительных свойств. Компонент Векторное изображение извлекает эти свойства из SVG файлов и представляет их как "обычные" свойства компонента, позволяя редактировать их в Редакторе, управлять ими при помощи привязок виджета и др.
Пользовательские свойства видны в отдельной группе Свойства SVG. Типичными свойствами SVG являются:
- Цвет заливки (например, цвета элементов)
- Ширина и цвет штриха (например, штрихов контура)
- Угол вращения (например, стрелки индикатора)
- Триггер анимации (например, переключатели запуска/остановки вентилятора)
- Позиции элементов (например, уровни резервуаров, позиции амортизаторов)
- И многое другое (позиции кнопок и т.д.)
Общие события
Скрытие, Показ, Перемещение, Изменение размеров, Клик мыши, Нажатие кнопки мыши, Отпускание кнопки мыши, Вход мыши, Выход мыши, Перемещение мыши, Вращение колесика мыши, Печать клавиши, Нажатие клавиши, Отпускание клавиши, Получение фокуса, Потеря фокуса
Пользовательские события
Событие "щелчок мыши"
Это событие создается, когда кликнута кнопка мыши по элементу векторного изображения.
Имя события: elementMouseClicked
Поля события: Событие "щелчок мыши" имеет все поля стандартных событий мыши (исключая Идентификатор, Модификаторы, Нажатие Alt Graph, Расширенные модификаторы и Триггер всплывающего меню). Оно также определяет следующие поля:
Поле | Имя | Тип | Описание |
Идентификатор | id | String | ID элемента векторного изображения. |
Класс | class | String | Класс элемента векторного изображения. |
Заголовок | title | String | Заголовок элемента векторного изображения. |
Событие "курсор в области объекта"
Это событие создается, когда курсор мыши находится в области элемента векторного изображения.
Имя события: elementMouseEntered
Поля события: Событие "курсор мыши в области объекта" имеет все поля события "щелчок мыши.
Событие "курсор за пределами объекта"
Это событие создается, когда курсор мыши покидает область элемента векторного изображения.
Имя события: elementMouseExited
Поля события: Событие "курсор мыши покинул объект" имеет все поля события "щелчок мыши.
