Редактирование топологии сети

Информация о топологии сети содержится в учетных записях устройств сети. Каждая учетная запись устройства содержит информацию о входящих и/или исходящих соединениях.

Соединение всегда устанавливает связь между двумя устройствами, но только одна из их учетных записей будет содержать информацию об этом соединении.

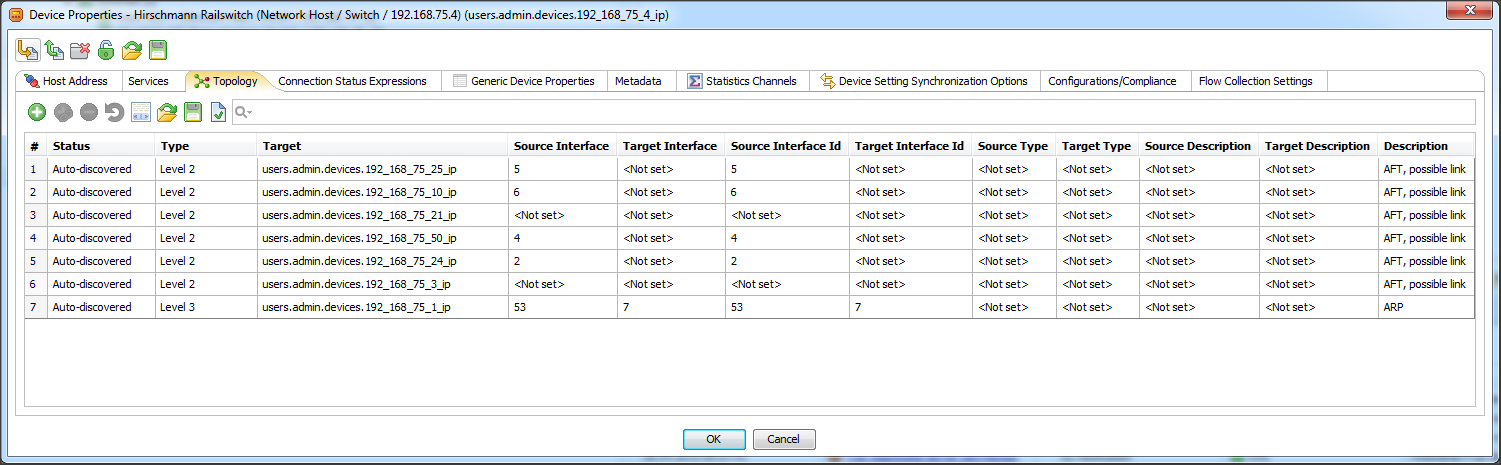

Часть базы данных топологии, относящаяся к определенному устройству, может редактироваться путем запуска действия Редактировать свойства устройства из контекста устройства сети и переключаться на вкладку Топология ():

Настройки соединения топологии

База данных топологии содержит следующую информацию о каждом соединении:

  • Статус. Соединения со статусом Автоматически обнаруженные создаются во время обнаружения топологии. Такие соединения будут автоматически управляться (редактироваться/удаляться) во время последующих циклов обнаружения. Соединения со статусом Определенные пользователем устанавливаются при добавлении вручную или переопределении. Такие соединения видны на топологической карте, но никогда не редактируются и не удаляются при процессе обнаружения. И, наконец, соединения со статусом Удалено не отображаются на картах, они также не редактируются и не удаляются при процессе обнаружения. Этот статус помогает спрятать соединения и защитить их от повторного автоматического обнаружения и повторного создания.

  • Тип. Тип соединения: Уровень 2, Уровень 3 OSI или общее соединение Сеть.

  • Цель. Равновправный узел этого соединения, являющийся путем контекста устройства, к которому ведет соединение.

  • Интерфейс источника. Количество соединений сети в устройстве-источнике.

  • Интерфейс цели. Количество соединений сети в целевом устройстве.

  • Идентификатор исходного интерфейса. Идентификатор каждой L3-связи исходного контекста (устройства или группы).

  • Идентификатор целевого интерфейса. Идентификатор каждой L3-связи целевого контекста (устройства или группы).

  • Тип источника. Тип исходного контекста (устройства или группы), определите значок контекста на карте топологии (возможные значения: маршрутизатор, сервер, принтер и т. д.).

  • Тип цели. Тип целевого контекста (устройства или группы), определите значок контекста на карте топологии (возможные значения: маршрутизатор, сервер, принтер и т. д.).

  • Описание источника. Пользовательское описание L3-связи исходного контекста (устройства или группы).

  • Описание цели. Пользовательское описание L3-связи целевого контекста (устройства или группы).

  • Описание. Описание пользовательского соединения.
